无负压供水设备稳流补偿器

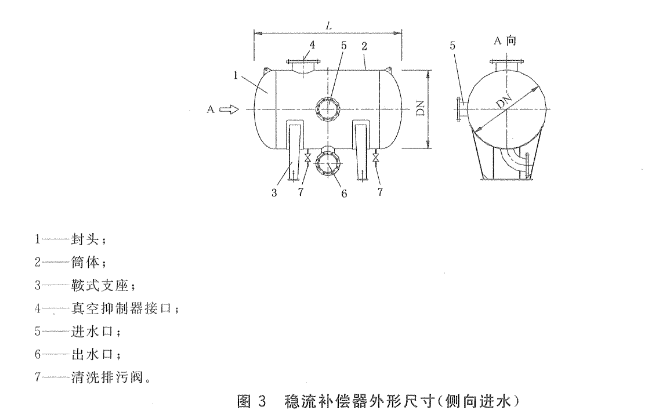

　　无负压供水设备稳流补偿器外形见图2和图3，图2为进水口在稳流补偿器的上部，图3为进水口在稳流补偿器的侧向。

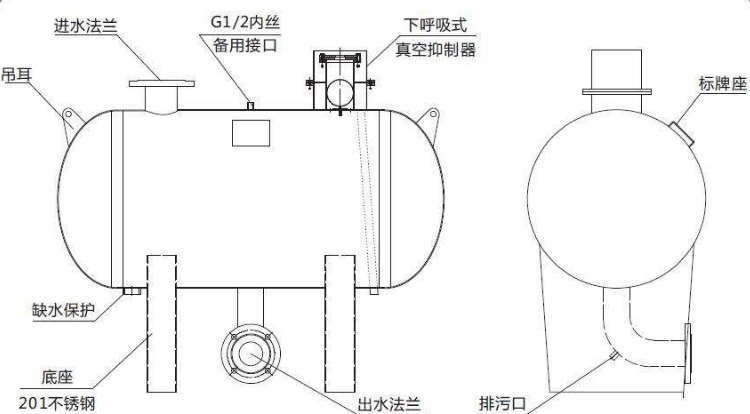

无负压供水设备稳流补偿器结构图-图2

　　无负压供水设备稳流补偿器公称直径DN和有效长度L应符合表1的规定。表1稳流补偿器常用规格尺寸

技术要求

　　1、无负压供水设备稳流补偿器的设计压力不应低于直接串接的市政给水管网或有压管网的最大给水压力，其压力等即可分为下列三级：a)0.60MPa；b)1.00MPa；c)1.60MPa。

　　2、稳流补偿器设计时应对市政管网给水量、设计流量和稳流补偿器容积进行计算和校核。

　　a)市政管网给谁量大于设计流量时，稳流补偿器大小可按30s~300s的设计流量确定，其规格可参照表2选用。

　　表2稳流补偿器常用规格的主要性能参数

　　b)市政管网给水量小于设计流量时，稳流补偿器应能起到调节流量差额的作用，稳流补偿器调节容器应按下面公式计算。

　　3、无负压供水设备稳流补偿器调节容积（Vt）应按其进水量和出水量的变化曲线经计算确定，资料不足时，按下计算：

　　Vt=（Qq-Q0）×△T

　　Vt--稳流补偿器调节容器，单位为立方米（m3）；Qq--设计流量，单位为立方米每小时(m3/h)；Q0--市政管网给水量，单位为立方米每小时(m3/h)；

　　△T--用水高峰期时持续时间（h），其大小与用水设计规模、当地用水习惯、用户性质和季节等因素有关，一般取△T=3min~30min，特殊情况不大于45min。

4、稳流补偿器总容积（V0）按下面公式计算

V0=Vt/β

　　V0--稳流补偿器总容器，单位为立方米（m3）；β--稳流补偿器可利用容积系数，一般应取0.75~0.85。

　　5、无负压供水设备稳流补偿器底部应设泄水装置，顶部应设置吊耳。

　　6、无负压供水设备稳流补偿器材质应为不锈钢，且化学成分不应低于奥氏体不锈钢0Cr18Ni9（SUS304）的要求。

　　7、无负压供水设备稳流补偿器封头应选用椭圆形标准封头，其尺寸应符合JB/T4737的规定。

8、无负压供水设备稳流补偿器厚壁应按GB150进行设计。稳流补偿器制造时应避免钢板表面的机械损伤。对于尖锐伤痕以及不锈钢防腐表面的局部伤痕、刻槽等缺陷应予以修磨，修磨范围的斜度至少为1：3，修磨的深度不应大于该部位钢材厚度的5%，且不大于0.5mm，否则应予焊补。
