管网叠压供水设备真空抑制器详解

浏览次数：更新时间：2017/3/8 9:49:18

　　真空抑制器，又叫真空补偿器，是无负压变频供水设备的重要部件，它安装在设备的无负压罐上，能够消除设备水泵在进水口产生的真空，从而使设备的进水口没有负压产生使设备能够直接串接在市政管网上直接供水。


　　一种唇型双密封真空抑制器,它解决了已有的真空抑制器密封不严,低压漏水问题。

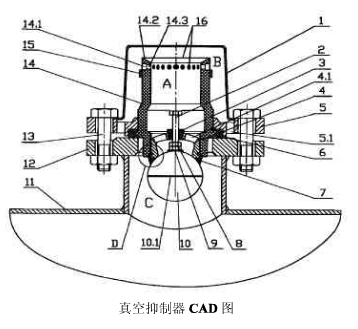

它是在法兰的中心孔通过螺纹与套筒结构体连接,套筒结构体内孔通过螺纹与吊杆支承座连接,吊杆支承座的上部设有通气孔,吊杆支承座的中心安装导向套,吊杆穿过导向套后与浮球相连,吊杆支承座的外侧下部设有环形凹槽,唇型密封圈镶嵌在该环形凹槽内,唇型密封圈的外侧与套筒结构体下端的圆锥面相吻合,吊杆支承的下端内侧呈与浮球相吻合的曲面带；


唇型密封圈的内侧有两条与浮球相吻合的曲面带。在套筒结构体的侧壁上开有通气孔,在套筒结构体的顶端开口及侧壁通气孔上蒙有空气过滤膜。该唇型双密封真空抑制器结构简单,安装方便,密封可靠,补气灵敏。
