管网叠压变频供水设备介绍

　　1、为使无负压变频供水设备技术在工程设计、施工及验收中，做到技术先进、经济合理、安全卫生、维护方便、确保质量，制定本规程。

2、本规程适用于新建、扩建或改建的城镇企事业单位和居民区采用管网叠压(无负压)供水技术的生活给水工程。管网叠压(无负压)供水技术如用于工业生产、消防等给水工程时，还应参照现行有关规范或规定执行。

　　3、本规程不适用于可能对公共供水管网会造成有毒污染的相关行业(医院、医药、化工、核工业等)的管网叠压(无负压)供水工程。

　　4、管网叠压(无负压)供水设计与城市供水总体规划的要求协调一致，并应根据工程的具体情况，进行必要规则和试验，做到因地制宜，力求稳妥，统一管理，确保安全。

　　5、水泵直接从室外给水管网吸水供水装置应符合《无负压变频供水设备》CJ／TXXX的规定。

　　无负压变频供水设备术语

　　1、无负压变频供水设备由水泵叠加市政供水管网水压，直接从市政供水管网中取水增压的供水方式.

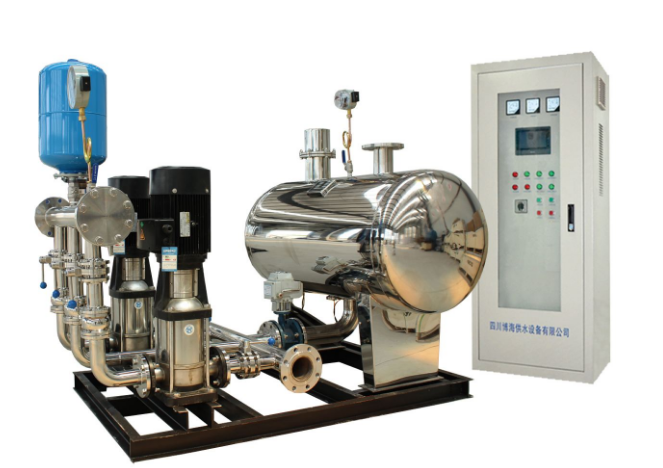

　　2、无负压变频供水设备由防污隔断单元、变频加压单元、压力补偿单元、压力变送器、微机控制单元和管路系统等组成，并在市政供水管网允许的条件下，通过变频水泵运行或非运行时间均能自动、连续地向给水管网供水的设备。

　　无负压变频供水设备一般规定

　　1、用于管网叠压供水的供水设备应结构合理、占地面积小：节能、自动化程度高、管理操作简便、运行安全可靠、安装方便、易于维护。

　　2、管网叠压(无负压)供水设备的性能、材质和卫生要求等，应满足当地行政主管部门及供水企业对供水水质、管网安全、用水管理、生产调度等方面的要求。4．1．3管网叠压(无负压)供水设备按结构形式可分为：l室外整体式；2室内整体式；3室内分体式。

　　4、无负压变频供水设备按有无调节装置可分为：1水箱调节：2气压水罐调节；3无水箱，亦无气压水罐调节。

　　5、水泵直接从室外给水管网吸水时，其供水装置应由下列组件组成：l水泵机组：2吸水管、出水管等管道系统；3吸水管控制阀(闸阀或蝶阀)、出水管止回阀和控制阀(闸阀或蝶阀)等阀件；4压力传感装置：5防回流污染装置：6隔膜式气压水罐(根据需要设置)；7自动控制柜(箱)

　　6、无负压变频供水设备的组件应符合相应关标准的规定，选用时应有产品合格证或有认证标志。

　　7、无负压变频供水设备应有可靠的防负压控制系统，其工作状态应有明显的标志。

　　8、无负压变频供水设备应有下列保护功能：

①水源无水停机功能；

②双泵自动切换，自动巡检功能；

③无故障长时间运行功能；4网络服务功能。

9、管网叠压(无负压)供水系统应设置流量、压力等检测仪表。
