叠压变频供水设备设计要求

无负压变频供水设备和无负压变频供水设备系统的相关设计要求如下：

　　1、管网叠压(无负压)供水应由设计单位负责设计。

　　2、管网叠压供水工程的规模，应根据当地市政供水管网的供水能力，结合小区的规模、分期建设情况、建筑高度、建筑物的分布等因素，经技术经济比较后予以确定。

　　3、管网叠压供水系统根据市政管网形式、常年水压、停水情况以及用户对水质、供水保证率的要求，可采用以下形式：1无高位水箱、下行上给直接供水；2有高位水箱、上行下给重力供水。

　　4、确定无负压变频供水设备的形式、型号和规格时，应考虑以下因素：

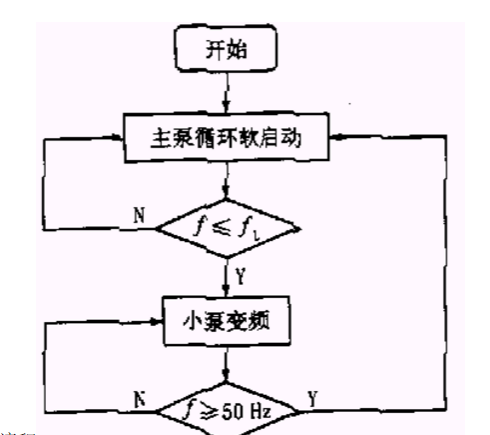

无负压变频供水设备变频柜PLC控制流程

　　①系统形式；

　　②系统设计压力：

　　③系统设计流量；

　　④设备安装条件；

　　5、工作水泵的数量、性能及运行方式；

　　6、当地电力供应情况；

　　7、用户对供水的特殊要求。

　　以郑州某单位住宅小区变频供水系统为例，生活主泵配QDG3020×3立式多级泵2台，单台Q=30m3/h，H=60m，N=11kW，小泵配QDL4.8-8×6立式多级泵1台，Q=4.8m3/h，H=48m，N=1.5kW。在用水非高峰时，主泵运行小流量频率平均为30Hz，电流为6.5A，采用小泵时小流量频率平均为35Hz，电流为2.5A，按每天小流量运行时间15h计算，每年可节电3800kW·h。

　　8、全流量高效无负压变频供水设备

　　对比较大的生活小区和高层建筑的生活用水，若单配主泵机组和小流量泵，因小泵流量QL和主泵流量QM差别较大，当流量调节范围在QL～1/3Qm时，水泵的运行效率仍很低，导致水泵运行不经济，浪费电能。并且流量在大于或接近QL时还会出现频繁的换泵操作。

为实现在全流量范围内水泵始终能高效率运行，这就有必要再增加一种中流量水泵，流量可选为1/3Qm～1/2QM。特殊情况下还可增加2种中流量水泵。这样整体水泵流量选择呈阶梯状，从而使得无负压变频供水设备在任何流量段运行时均处于水泵的高效率段，更加节能。

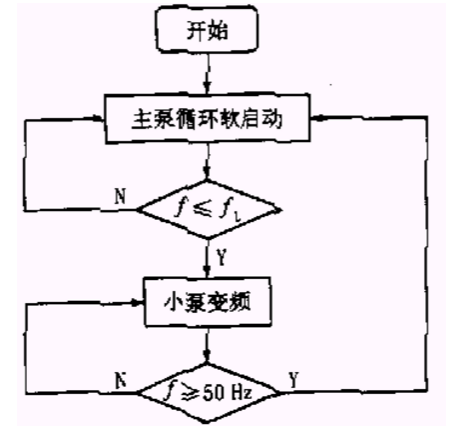

无负压变频供水设备三泵控制图

　　变频柜控制核心由PLC和多功能PCS-PID调节仪构成，以三种泵配置为例，系统的控制流程见图2。系统也可实现双恒压供水功能，中泵和小泵变频时低恒压供水，主泵变频时高恒压供水。
