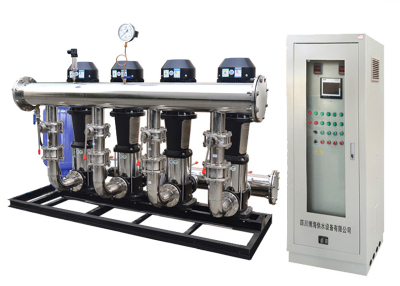

恒压变频供水设备工作原理

浏览次数: 更新时间:2017/4/5 14:20:44

恒压变频供水设备工作过程:


  合上空气开关,供水系统投入运行。将手动、自动开关打到自动上,系统进入全自动运行状态,PLC中程序首先接通KM6,并起动变频器。根据压力设定值(根据管网压力要求设定)与压力实际值(来自于压力传感器)的偏差进行PID调节,并输出频率给定信号给变频器。


变频器根据频率给定信号及预先设定好的加速时间控制水泵的转速以保证水压保持在压力设定值的上、下限范围之内,实现恒压控制。同时变频器在运行频率到达上限,会将频率到达信号送给PLC,PLC则根据管网压力的上、下限信号和变频器的运行频率是否到达上限的信号,由程序判断是否要起动第2台泵(或第3台泵)。


当变频器运行频率达到频率上限值,并保持一段时间,则PLC会将当前变频运行泵切换为工频运行,并迅速起动下1台泵变频运行。此时PID会继续通过由远传压力表送来的检测信号进行分析、计算、判断,进一步控制变频器的运行频率,使管压保持在压力设定值的上、下限偏差范围之内。




恒压变频供水设备增泵工作过程:


  假定增泵顺序为l、2、3泵。开始时,1泵电机在PLC控制下先投入调速运行,其运行速度由变频器调节。当供水压力小于压力预置值时变频器输出频率升高,水泵转速上升,反之下降。当变频器的输出频率达到上限,并稳定运行后,如果供水压力仍没达到预置值,则需进入增泵过程。在PLC的逻辑控制下将1泵电机与变频器连接的电磁开关断开,1泵电机切换到工频运行,同时变频器与2泵电机连接,控制2泵投入调速运行。如果还没到达设定值,则继续按照以上步骤将2泵切换到工频运行,控制3泵投入变频运行。


恒压变频供水设备减泵工作过程:


  假定减泵顺序依次为3、2、1泵。当供水压力大于预置值时,变频器输出频率降低,水泵速度下降,当变频器的输出频率达到下限,并稳定运行一段时间后,把变频器控制的水泵停机,如果供水压力仍大于预置值,则将下一台水泵由工频运行切换到变频器调速运行,并继续减泵工作过程。如果在晚间用水不多时,当最后一台正在运行的主泵处于低速运行时,如果供水压力仍大于设定值,则停机并启动辅泵投入调速运行,从而达到节能效果。
